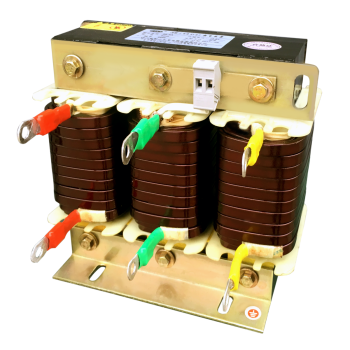

CKSG三相串联电抗器
发布者:四川省彭山长寿电器 发布时间:2013-10-01





C----------串联

K----------电抗器

S----------S三相(D单相)

G----------干式





    电容器在补偿容性无功功率的时候,会受到谐波电流、合闸涌流及操作过程电压的影响,造成电容器损坏和功率因数降低,为此需要在电容器前端加装串联电抗器,用以抑制和吸收谐波、保护电容器,避免谐波电流及冲击电压电流影响,改善电网质量,提高系统功率因素,延长电容器的使用寿命。

符合标准:GB/T1094.6。





1、该滤波电抗器分为三相和单相两种;

2、铁芯采用优质低损耗取向或无取向硅钢片、芯柱由多个气隙分成均匀小段,气隙采用环氧层玻璃布板作间隔,采用专用粘接剂粘接,以保证电抗气隙在运行过程中不发生变化。

3、电抗器的线圈和铁芯组装成一体后,经过预烘一真空浸漆一热烘固化等工艺流程,采用B/F/H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起,避免振动产生噪音。

4、外露部件均采取了防腐蚀处理,引出端子采用了镀锡铜端子。





1、海拔高度不超过2000米;

2、环境温度:-25℃ 至 +45℃ ,相对湿度不超过90%;

3、周围无有害气体,无易燃易爆物品;

4、周围环境应有良好的通风条件,如装在柜内,应加装通风设备。





1、可用于0.25 kV、0.4kV、0.45 kV、0.48 kV、0.525 kV、0.66 kV、0.69 kV等电压。

2、电抗率的种类:1%、4.5%、5.6%、6%、7%、12%、13%、14%

3、绝缘等级:B级、F级、H级

4、常用型号及尺寸表1

表1

电抗器型号

匹配电容器容量(kvar)

电抗器容量(kvar)

电感量(mH)

绝缘等级

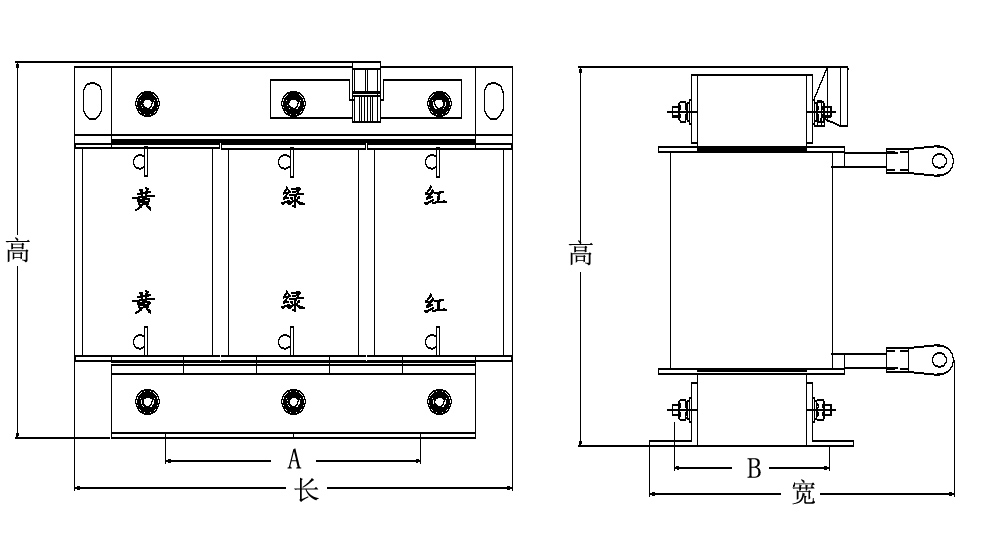

外形尺寸

(长*宽*高)

±2mm

安装尺寸

(A*B)

±2mm

CKSG-0.3/0.45-6

5

0.3

7.76

B/F/H

151*135*146

80*68

CKSG-0.6/0.45-6

10

0.6

3.88

B/F/H

196*146*156

100*82

CKSG-0.9/0.45-6

15

0.9

2.57

B/F/H

211*153*166

110*86

CKSG-1.2/0.45-6

20

1.2

1.94

B/F/H

211*168*185

110*92

CKSG-1.5/0.45-6

25

1.5

1.29

B/F/H

211*170*190

110*92

CKSG-1.8/0.45-6

30

1.8

1.29

B/F/H

240*160*208

140*85

CKSG-2.1/0.45-6

35

2.1

1.11

B/F/H

240*170*208

140*85

CKSG-2.4/0.45-6

40

2.4

0.97

B/F/H

244*170*208

120*92

CKSG-2.7/0.45-6

45

2.7

0.86

B/F/H

290*210*220

150*120

CKSG-3.0/0.45-6

50

3

0.78

B/F/H

290*210*220

150*120

CKSG-3.6/0.45-6

60

3.6

0.65

B/F/H

290*210*240

150*120

CKSG-4.5/0.45-6

75

4.5

0.52

B/F/H

310*210*260

150*120

CKSG-4.8/0.45-6

80

4.8

0.48

B/F/H

310*210*270

150*120

CKSG-5.4/0.45-6

90

5.4

0.43

B/F/H

310*220*270

150*120

*备注:

1、上表只是常用的型号尺寸,另外还有其他电压等级和其他电抗率。

2、用户在定货时告知电压等级、电抗率和电容容量等。
