网站首页 > 互感器JDG-0.5电压互感器
发布者：成都成互电器有限公司 发布时间:2013-10-01
J----------电流互感器
D----------单相
G----------干式
0.5--------额定电压（kV）
该类电压互感器为干式绝缘，两线圈户内型产品，供额定频率50Hz、额定电压0.5kV及以下交流线路中作测量电压，电能及继电保护用。

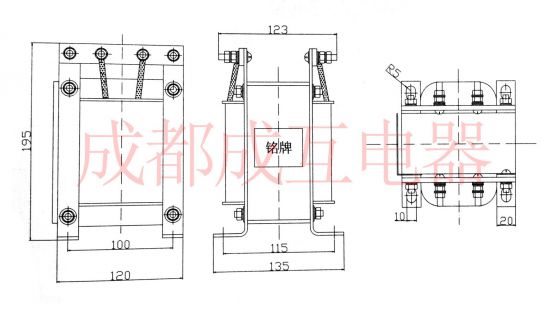

本系列电压互感器为单相户内空气自冷式互感器，铁芯采用壳式结构，用镀锡钢带将安装底座及接线柱扎牢。用锡焊焊牢防止机动，一次及二次线圈套在C型铁芯中柱上。出线端子标记，一次为A、N，二次为a、n。当一次有电压时，二次线圈不得短路，否则互感器将烧毁，当互感器在额定电压下励磁时，能承受1秒外部短路而无损伤。
|
型号 |
额定电压 （V） |
准确级次及 额定输出（VA） |
极限输出 （VA） |
额定频率 （Hz） |
|||
|
一次线圈 |
二次线圈 |
0.5级 |
1 级 |
3级 |
|||
|
JDG-0.5 |
500 380 220 |
100 100 100 |
25 25 25 |
40 40 40 |
100 100 100 |
200 200 200 |
50 50 50 |
