L------------------电流互感器
Z------------------支柱式
Z------------------浇注绝缘
B------------------带保护级
J------------------加强型
9------------------设计序号
10------------------额定电压（kV）

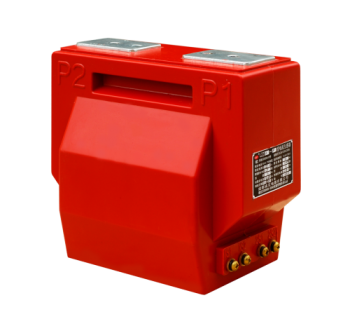

LZZBJ9-10电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用,适用于中置式开关柜及其它型式的开关柜，本型号的产品还可根据用户要求生产二、三绕组复变比结构。目前准确级有0.5、0.2、0.5S、0.2S级，保护级10P10、10P20等，另可以定制非标产品，详细请来电咨询。
LZZBJ9-10型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。
1．额定绝缘水平：12/42/75kV；
2．负荷功率因数：cosФ=0.8（滞后）；
3．额定二次电流：5A（或1A）；
4．表面爬电距离：满足“Ⅱ”级污秽等级要求；
5．额定一次电流，动、热稳定电流，准确级次组合及相应额定输出：
|
额定一次 电流 （A） |
准确级 次组合 |
额定二次输出(VA) |
1S额定短时 热稳定电流 (KA方均根值) |
额定动稳 定电流 (KA峰值) |
||||
|
0.2S |
0.2 |
0.5 |
5P10 |
10P10 |
||||
|
5~200/5 300~400/5 500~800/5 1000~1500/5 1500~2000/5 2000~3150/5 |
0.2(0.2S)/5P10 0.2(0.2S)/10P10 0.5/5P10 0.5/10P10 0.2S/0.2 0.2S/0.5 0.2/0.5 |
10 10 10 15 15 20 |
10 10 10 15 15 20 |
10 10 15 20 20 25 |
15 15 15 20 20 25 |
15 20 20 20 25 30 |
100lin 32 48 60 80 120 |
250lin 80 120 150 200 300 |

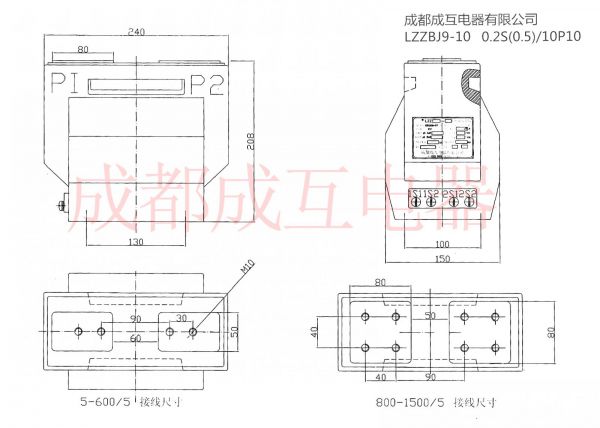

1、未带安装板尺寸：

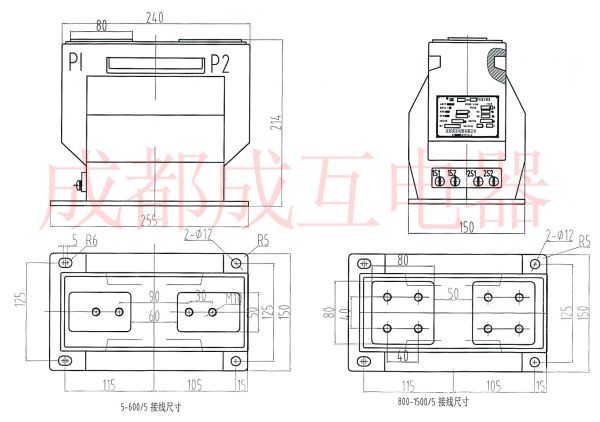

2、带安装板尺寸：（*注：安装板可根据客户需求定制）
